闸阀-高压焊接平板闸阀

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

高压焊接平板闸阀性能规范：

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H2S、CO2的石油、天然气等
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

高压焊接平板闸阀零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	填料
"Z"型	WCB、铬钼钢	合金钢（焊硬质合金)	不锈钢	合金钢（焊硬质合金)	铝青铜	聚四氟乙烯、氟橡胶 PTFE、

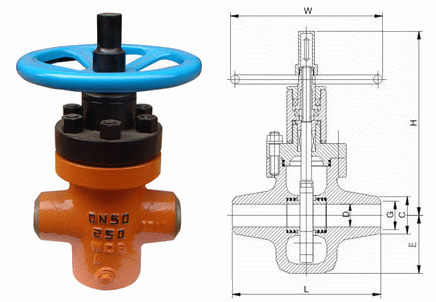

高压焊接平板闸阀外形结构图：

高压焊接平板闸阀连接尺寸：

公称压力（MPa）	公称通径（mm）	尺寸（mm）
公称压力（MPa）	公称通径（mm）	D	G	C	L	E	H	W
16.0 20.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	242	100	375	250
	65	57	63	89	260	126	39	280
	80	72	78	108	310	157	476	320
	100	92	98	130	450	183	564	350
	150	136	143	195	550	62	744	450
	200	174	182	235	700	340	966	550
25.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	114	310	157	476	320
	100	92	98	133	450	183	564	350
	150	136	143	219	550	262	744	450
	200	174	182	235	700	340	966	550
35.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	85	339	240
	50	47	52	70	240	105	375	250
	65	57	63	89	260	130	399	280
	80	72	78	114	310	161	476	320
	100	92	98	133	450	186	564	350
	150	136	143	219	550	268	744	450
	200	174	索取资料咨询价格推荐产品供应产品产品分类高压卡箍角式止回阀卫生级外螺纹球阀外螺纹手动蝶阀智能型气动蝶阀卫生级流量调节阀卫生级对夹式蝶阀磨轮式调节阀外螺纹三通蝶阀手动罐底阀气动罐底隔膜阀平衡式截止阀不锈钢球阀一端螺纹蝶阀卫生级气动蝶阀外螺纹手动蝶阀卫生级焊接球阀卫生级三通外螺纹球阀卫生级Y型截止阀卫生级气动换向阀卫生级快装蝶阀卫生级活接式止回阀多位三片式焊接蝶阀带导流孔平板闸阀卫生级螺纹式止回阀油田注水平板闸阀消防沟槽止回阀高压卡箍止回阀不锈钢焊接止回阀德标波纹管闸阀高压焊接平板闸阀不锈钢罐底阀气动快装式隔膜阀止回阀气动蝶阀闸阀流量控制阀截止阀气动球阀调节阀换向阀隔膜阀上海良大阀门有限公司官方展台由锂电中国设计制作，工商信息已核实。公司地址：上海市奉贤区工业综合开发区942号 shldfm.libattery.net 我要咨询我已留言！我要咨询关闭类型：* 采购咨询售后咨询姓名：* 电话：* 单位：* Email：留言内容：* 我对您的高压焊接平板闸阀产品感兴趣，请发具体的信息及报价，谢谢！让更多商家关注发送留言
