| 产品名称： | 带导流孔平板闸阀 |
| 型号： | Z43WF/Z543WF |
| 口径： | DN50-1000 |
| 压力： | 1.6-10.0MPa |
| 材质： | 铸钢、不锈钢等 |
带导流孔平板闸阀应用范围：
带导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。
带导流孔平板闸阀产品原理：
带导流孔平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
带导流孔平板闸阀结构特点：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管：铝青铜轭架套管配置针形止推轴承，**程度减少操作扭矩。
(2) 阀杆：螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封：结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现**的阀帽密封。
(4) 阀座环：焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构：阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架：完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖：两件式，自调节压盖，避免被弹出。
(8) 整体后座：硬面，使用寿命*长。
(9) 阀瓣：弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动：整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
带导流孔平板闸阀采用标准：
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 压力-温度 | 产品标识 |
JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
带导流孔平板闸阀性能规范：
设计等级 | 常温下试验压力（MPa） | 适用温度℃ | 适用介质 | |||||||
壳体 | 左密封 | 左密封 | 低压密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
公称压力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～50 | -45～21 | -2～121 | H2S和CO2总含量大于500mg/m2的介质 | 石油天然气、水等 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
磅级Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||||
300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
带导流孔平板闸阀零件材料：
阀门/阀盖 | WCB | WC6 | A352-LCB | A351-CF8M |
闸板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
阀杆 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
阀座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
垫片 | - | |||
螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
适用介质 | 水、油口、蒸汽 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸类 |

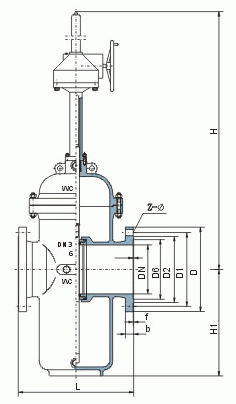

带导流孔平板闸阀外形结构图：
带导流孔平板闸阀连接尺寸：
1.6MPa | DN | L | D | D1 | D2 | Do | f | b | H | H1 | n-Φd |
凸面法兰 RF(K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 16 | 584 | 80 | 4-Φ18 |
65 | 190 | 180 | 145 | 120 | 250 | 3 | 18 | 634 | 95 | 4-Φ18 | |
80 | 203 | 195 | 160 | 135 | 250 | 3 | 20 | 688 | 100 | 8-Φ18 | |
100 | 229 | 215 | 181 | 155 | 300 | 3 | 20 | 863 | 114 | 8-Φ18 | |
125 | 254 | 245 | 210 | 185 | 350 | 3 | 22 | 940 | 132 | 8-Φ18 | |
150 | 267 | 280 | 240 | 210 | 350 | 3 | 24 | 1030 | 150 | 8-Φ23 | |
200 | 292 | 335 | 295 | 265 | 350 | 3 | 26 | 1277 | 168 | 12-Φ23 | |
250 | 330 | 405 | 355 | 320 | 400 | 3 | 30 | 1491 | 203 | 12-Φ25 | |
300 | 356 | 460 | 410 | 375 | 450 | 4 | 30 | 1701 | 237 | 12-Φ25 | |
350 | 381 | 520 | 470 | 435 | 500 | 4 | 34 | 1875 | 265 | 16-Φ30 | |
400 | 406 | 580 | 525 | 485 | 305 | 4 | 36 | 2180 | 300 | 16-Φ30 | |
450 | 432 | 640 | 585 | 545 | 305 | 4 | 40 | 2440 | 325 | 20-Φ34 | |
500 | 457 | 705 | 650 | 608 | 305 | 4 | 44 | 2860 | 360 | 20-Φ41 | |
600 | 508 | 840 | 770 | 718 | 305 | 5 | 48 | 3450 | 425 | 20-Φ41 | |
700 | 610 | 910 | 840 | 788 | 305 | 5 | 50 | 3960 | 460 | 24-Φ41 | |
800 | 660 | 1020 | 950 | 898 | 305 | 5 | 52 | 4550 | 512 | 24-Φ41 | |
900 | 711 | 1120 | 1050 | 998 | 250 | 5 | 54 | 5250 | 565 | 28-Φ48 | |
1000 | 811 | 1250 | 1170 | 1110 | 250 | 5 | 56 | 5870 | 630 | 28-Φ18 | |
2.5MPa | 50 | 178 | 160 | 125 | 100 | 250 | 3 | 20 | 584 | 80 | 4-Φ18 |
凸面法兰 RF(K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25 | 65 | 190 | 180 |
|
