| 产品名称： | 角式波纹管截止阀 |
| 型号： | WJ44H |
| 口径： | DN15-400 |
| 压力： | 1.6-6.4MPa |
| 材质： | 铸钢、锻钢、不锈钢等 |
角式波纹管截止阀产品概述：
角式波纹管截止阀适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
角式波纹管截止阀结构优点：
1、结构简单，制造和维修比较方便。 2、工作行程小，启闭时间短。 3、密封性好，密封面间磨擦力小，寿命较长。
角式波纹管截止阀技术规范:
制造标准: DIN EN13709-2003 结构长度: DIN EN1092-1:2002 法兰标准: DN EN 588-1:1995 试验标准: DIN EN12266:2003
角式波纹管截止阀零部件材料：
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | PTFE | |||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
STL | PTFE |
角式波纹管截止阀性能规范：
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
1.6 | 2.4 | 1.76 | ≤350℃ |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |

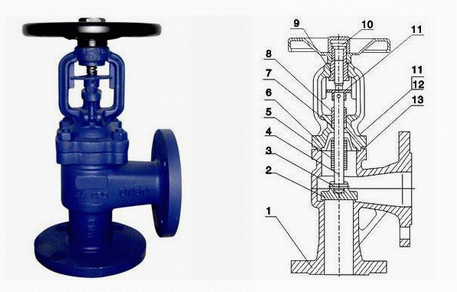

角式波纹管截止阀外形结构图：
角式波纹管截止阀连接尺寸：
型号 | WJ44-16 | ||||||||||||||
压力等级 | PN16 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 670 |
型号 | WJ44-25 | ||||||||||||||
压力等级 | PN25 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 11 | 14 | 19 | 27 | 32 | 43 | 53 | 110 | 200 | 330 | 480 | 700 |
型号 | WJ44-40 | ||||||||||||||
压力等级 | PN40 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 11 | 14 | 20 | 28 | 33 | 45 | 55 | 120 | 210 | 350 | 500 | 730 |
